如何通过用户程序读出SIMATIC存储卡的序列号？

描述
对于S7-1200（固件版本V4.1或更高）和S7-1500（固件版本V1.5或更高），可以在 STEP 7 (TIA Portal) V13 或更高版本中使用"Get_IM_Data" 指令。为读取设备的识别和维护数据（I&M data），从"Advanced Instructions > Diagnostics" 中拖拽出"Get_IM_Data" 指令到程序编辑器。在如下的例程（图1）中，调用并参数化 "Get_IM_Data" 指令，以读取SMC（SIMATIC存储卡）的数据。

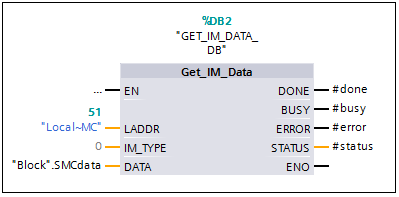

图. 1进行参数化“Get_IM_Data”指令如下：

1. 使用SMC的系统常数参数化输入参数“LADDR”。打开对话框“PLC tags > Show all tags“，从“System constants”选项中选择系统常数”Local~MC”。

2. 参数“IM_TYPE”默认值为“0”( I&M 0数据规范)，不允许改变。

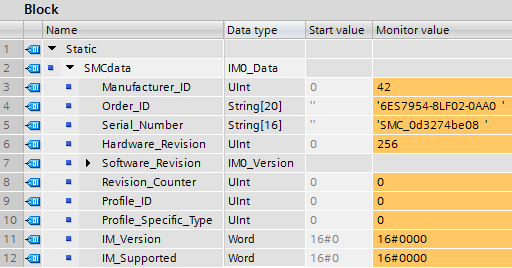

3. 在数据块中定义变量的数据类型为“IM0_Data”，使用数据类型为“Variant”的输入输出参数“DATA”参数化这个变量。

4. 参数化输出参数“DONE”、“BUSY”、“ERROR”和“STATUS” 以评估可能的错误。

补充信息
额外的信息可以在STEP7（TIA Portal）在线帮助中获取。选中“Get_IM_Data”指令,点击“F1”键。创建环境
此FAQ 使用 STEP 7 (TIA Portal) V13 SP1创建。
