如何装载项目数据到存储卡上？以便在没有 TIA Portal 的情况下，使用存储卡向 S7-1200传输程序

说明

将生成的项目文件保存到SMC（SIMATIC 存储卡）中，可以实现不通过STEP 7 (TIA Portal)   使用存储卡将程序传输到CPU中

    通过这种方式

• 可以使用SIMATIC Automation Tool 将项目数据下载到 CPU 中

• 当PC机上没有安装STEP 7 (TIA Portal) 时，下载项目数据到 CPU 中

• 将生成的文件通过 e-mail发送，即使接收方电脑上没有安装STEP 7 (TIA Portal)，只要复制文件到   SIMATIC存储卡中，可以使用SIMATIC 存储卡下载项目到CPU中

如果直接通过STEP7 (TIA Portal)下载项目到CPU中，项目数据会自动的保存到插在CPU上的SIMATC 存储卡中，必要时，可以通过标准的SD读卡器将数据从存储卡中拷贝出来

生成在线存储卡数据，有如下三种方法

方法1：直接将配置下载到存储卡中

1. 将SIMATIC 存储卡插入到读卡器中,在 STEP 7 (TIA Portal) 展开项目树

2. 在 STEP 7 (TIA Portal) 中识别到读卡器后，在项目树中Card Reader/USB Memory> Add User-defined Card Reader"可以看到"SD Card > (G:) SIMATIC MC (Program)

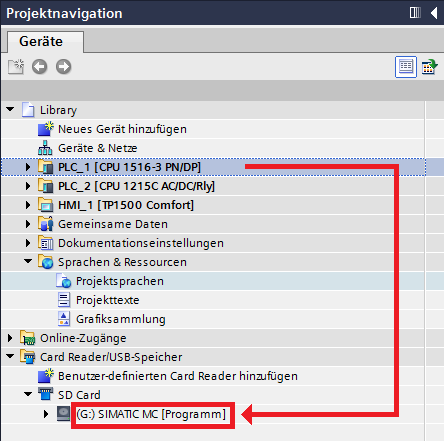

3. 在项目树中选中CPU站点，此例中，如图01所示"PLC_1 [CPU 1516-3 PN/DP]"

4. 将选中站点拖拽到SIMATIC Memory Card "(G:) SIMATIC MC (Program)" ，然后按照下载对话框提示操作

5. 编译不报错，此时项目数据已经作为在线存储卡数据保存到SMC中了，现在可以将卡插入到CPU中了

方法2：直接将配置下载到U盘

1. 将U盘插入电脑的USB口，并且打开STEP 7 (TIA Portal)项目树。

2. 在STEP 7 (TIA Portal)中识别到U盘，在项目树中 "Card Reader/USB Memory > USB DISK Pro USB Device" 可以看到"(F:) MK_Siemens [Program]".

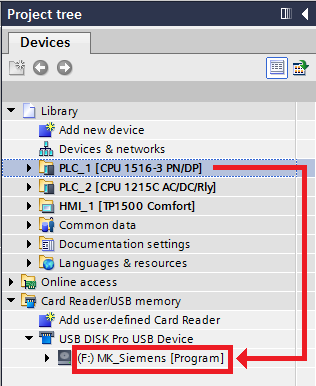

3. 在项目树中选中CPU站点，此例中，如图02所示 "PLC_1 [CPU 1516-3 PN/DP]" 。

4. 将选中站点拖拽到 USB stick "(F:) MK_Siemens [Program]" 然后按照下载对话框提示操作。

5. 编译不报错，文件"S7_JOB.SYS" 和文件夹"SIMATIC.S7S"出现在U盘中。

方法3：将配置下载到电脑中自定义的文件夹中

     可以不通过存储卡或者U盘，将在线存储卡数据保存到电脑上的某个文件夹中。首先，要将此文件夹创建为“自定义读卡器”。操作如下。

1. 在项目树中展开文件夹 "Card Reader/USB memory".

2. 双击 "Add User-defined Card Reader".   "Search folder"对话框打开

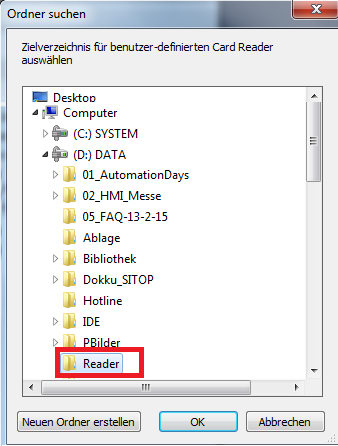

3. 选择希望存储配置数据的盘符（比如D盘：），并且点击"Create new folder"按钮

4. 分配名称（此列中为"Reader"）并且点击OK.

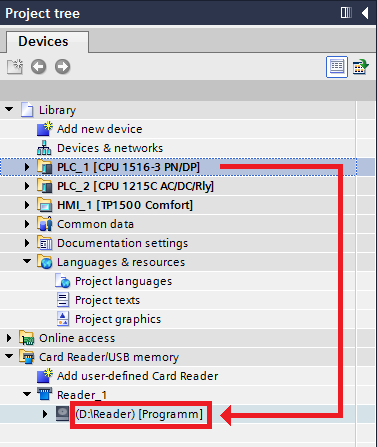

   5.   项目树中 "Card Reader/USB memory" 中创建出条目 "Reader_1"并且选中的"(D:\Reader)" 出现在其下方。项目树中选中CPU 站点,此例中为"PLC_1 [CPU 1516-3 PN/DP]", 如图 04所示.

   6.   将选中站点拖拽到文件夹 "(D:\Reader)" 中，然后按照下载对话框提示操作。

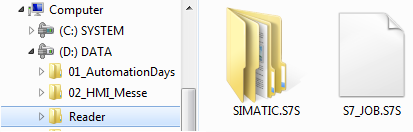

编译不报错，STEP 7 (TIA Portal)将在线存储卡数据保存到 "(D:\Reader)" 中。文件"S7_JOB.SYS" 和文件夹"SIMATIC.S7S"（包含STEP7程序）被保存在此文件夹中。可以通过e-mail将文件"S7_JOB.SYS" 和文件夹"SIMATIC.S7S"发送，接收方可以将此在线存储卡数据传递到SMC中。通过这种方式，接收方即使电脑上没有安装 STEP 7 (TIA Portal)，也可以将程序下载到CPU中
