S7-1200 SCL PEEK 和 POKE 指令使用发表时间：2026-02-10 23:52 S7-1200 SCL PEEK 和 POKE 指令使用使用S7-1200 SCL 编程语言的 PEEK 和 POKE 指令，可以实现对 I/O、M 存储器和数据块的读取或写入。 而通过 POKE_BLK 指令，还可以实现数据区域的复制或移动。 指令适用条件：
本文生成环境：
一、项目生成方法：（1）创建 S7-1200 项目文件

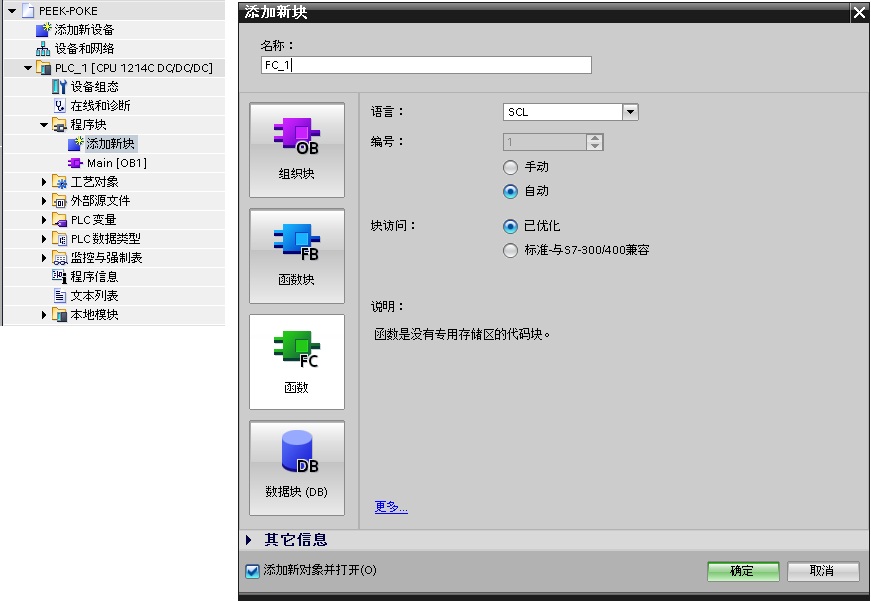

图一 添加新设备 （2）添加 SCL 逻辑块

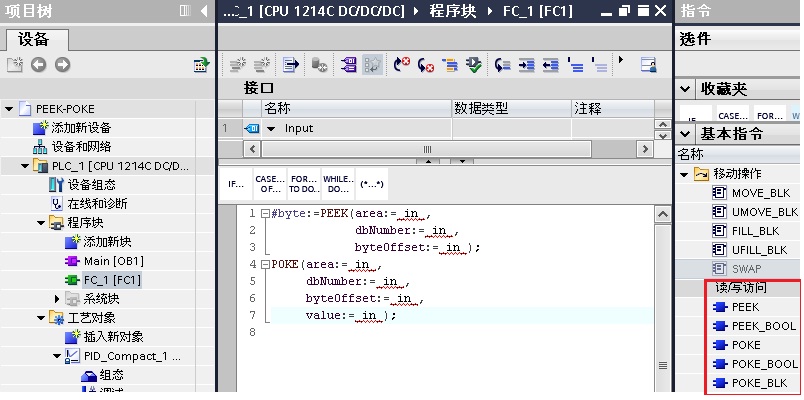

图二 添加新块 （3）添加 PEEK、POK E指令
图三 添加指令 二、PEEK 指令1、指令格式PEEK 指令用来读取输入（I）、输出（Q）、存储器（M）或数据块（DB）变量，支持位、字节、字、双字操作。PEEK指令将获取的数据值以返回值的方式赋值给对应的变量。 PEEK_BOOL，读位变量，指令格式。 图四 PEEK_BOOL PEEK (_BYTE) ，读字节变量，指令中BYTE 类型可省略，指令格式。 图五 PEEK_BYTE PEEK_WORD，读字变量，指令格式。 图六 PEEK_WORD PEEK_DWORD，读双字变量，指令格式。 图七 PEEK_DWORD 参数area，根据数据所在区域的不同有四种取值。

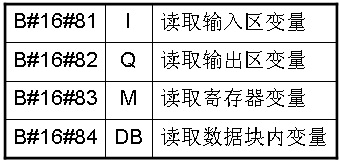

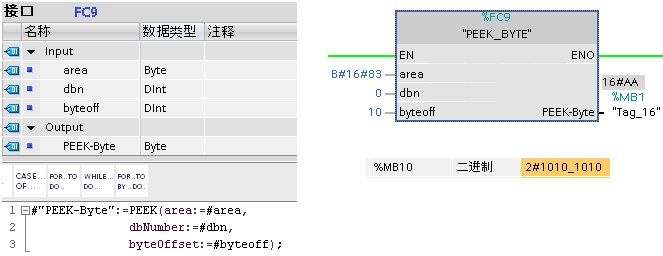

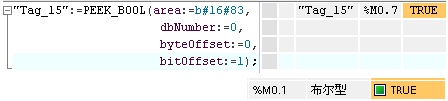

图八 PEEK参数area 2、示例程序（1）、PEEK 指令 – M区寻址：将 M0.1 的状态值读取到 Tag_15（M0.7），执行结果如下：
图九 PEEK_BOOL 如下程序 FC9 是字节寻址，执行 FC9，将 MB10 的值读取到 MB1：

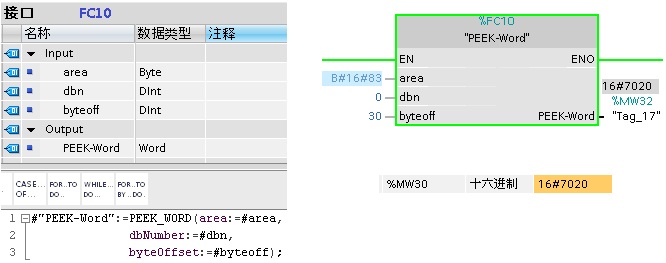

图十 PEEK_Byte（PEEK） 如下序 FC10 是字寻址，执行 FC10，将 MW30 的值读取到 MW32：

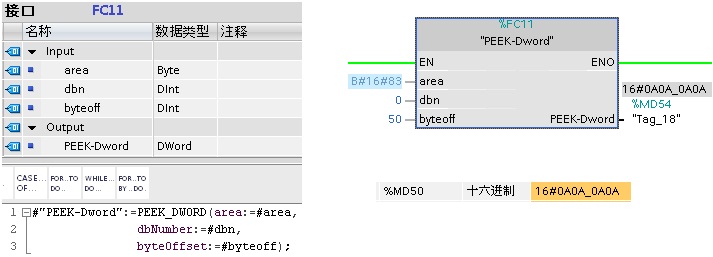

图十一 PEEK_Word（PEEK） 将 MD50 的值读取到 MD54 ，程序 FC 11，执行结果如下：

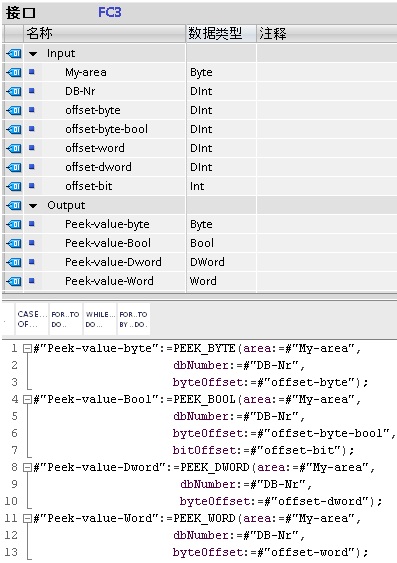

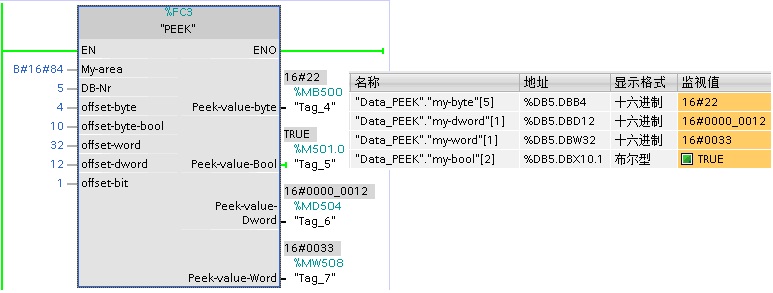

图十二 PEEK_DWord（PEEK） （2）PEEK 指令 – DB 寻址：使用 PEEK 指令编写程序 FC3，实现对 DB5 中的数据位、字节、字、双字的读取。
图十三 DB寻址 测试结果如下图：
图十四 DB寻址测试 三、POKE 写指令1、指令格式POKE 指令可以用来对输入（I）、输出（Q）、存储器（M）或数据块（DB）变量地址进行写操作，不仅支持位、字节、字、双字操作，还可以区域操作，实现区域数据移动。 POKE 位操作： 图十五 POKE 位操作 POKE 字节、字、双字操作：

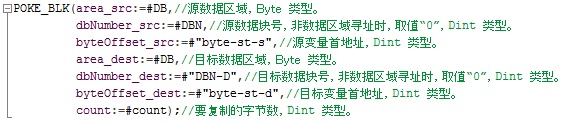

图十六 POKE字节、字、双字 将源数据块、I/O 或存储区从 byteOffset 开始的“count”个字节，写入目标数据块、I/O 或存储区 byteOffset 开始的区域。 图十七 POKE_BLK 注：

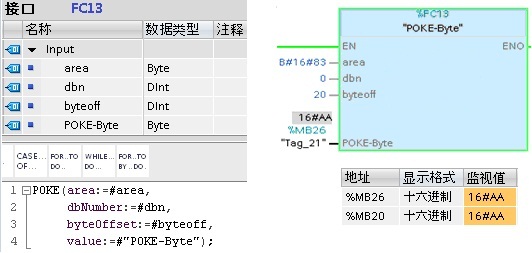

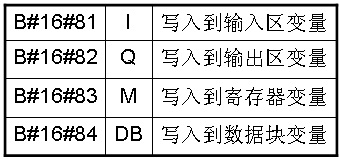

图十八 POKE参数area 2、示例（1）POKE 指令– M 存储器操作：使用 POKE 指令编写程序 FC13 ，将 MB2 6的值写入 MB20，程序执行如下：

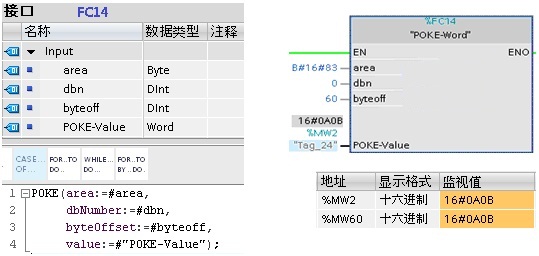

图十九 POKE写字节 使用 POKE 指令编写程序 FC14 ，将 MW2 的值写入 MW60，程序执行如下：
图二十 POKE字操作 使用 POKE 指令编写程序 FC15 ，将 MD100 的值写入 MD40，程序执行如下：
图二十一 POKE双字操作 （2）POKE_BOOL 指令，写M位存储器：使用 POKE_BOO L指令编写程序 FC12 ，将 M0.1 的值写入 M10.1：
图二十二 POKE_BOOL 调用 FC12 执行结果：
图二十三 POKE_BOOL测试结果 （3）POKE_BLK， 写存储区示例：使用 POKE_BLK 指令编写程序 FC8，将 DB2.DBB3 2开始的12个字节的值写入 MB100 开始的地址，程序执行如下：
图二十四 POKE_BLK
