西门子NTP功能概述

什么是 NTP？

网络时间协议 (NTP, Network Time Protocol) 被广泛用于使计算机系统的时钟与 Internet 时间服务器同步。

在 NTP 模式中，CPU 按固定时间间隔将日时钟查询（客户机模式中）发送到子网 (LAN) 的 NTP 服务器。根据服务器的响应，来计算最可靠、最准确的时间，并同步工作站的日时钟。

这种模式的优点是可以跨子网同步时间。

在 NTP 模式下，服务器通常会传送 UTC（协调世界时）至客户端。

一般情况下， CPU 或者 CP 作为 NTP 客户端，NTP 服务器可以是计算机或者是有 NTP 服务器功能的 GPS 等，本文以 CPU 为例介绍 NTP 客户端的组态方法。

PLC 侧 NTP 客户机组态步骤

如图 1 所示步骤将 PLC 组态为 NTP 客户机：

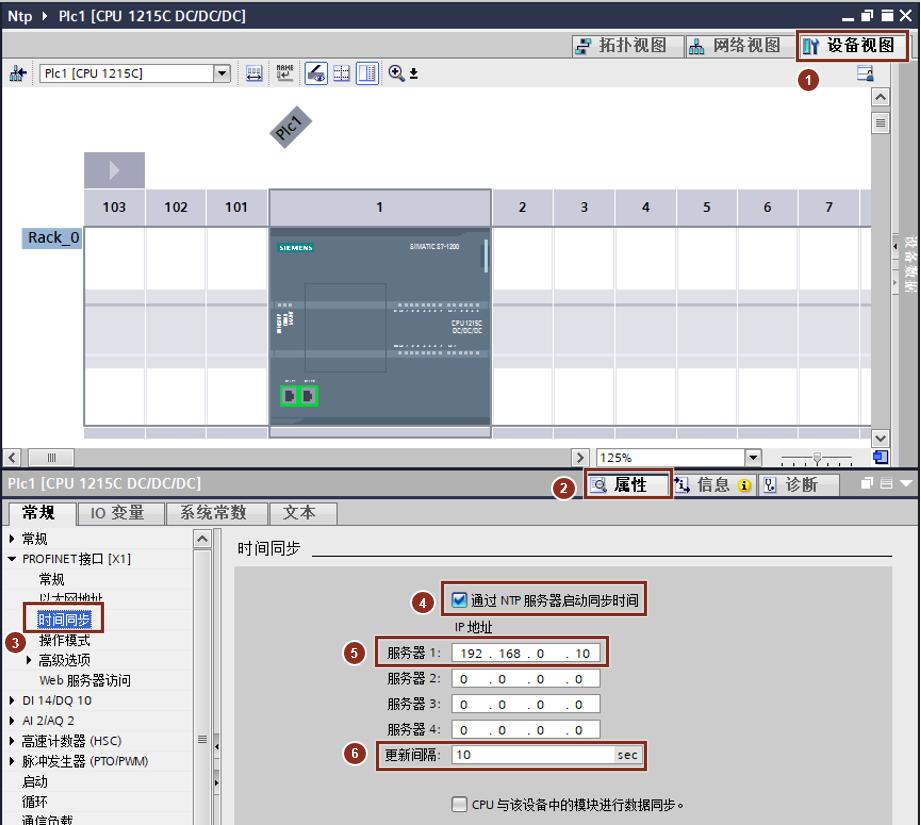

图 1. 激活 NTP 功能

1.打开“设备试图”。

2.打开 CPU ”属性“。

3.点击“时间同步”。

4.勾选“通过 NTP 服务器启动同步时间”。

5.设置 NTP 服务器的 IP 地址。最多可设置 4 个 NTP 服务器。

6.设置更新间隔。更新时间间隔定义 CPU 发送时间查询请求之间的时间间隔（单位为秒）。时间间隔的值范围在 10 秒到一天之间。

7.组态完成后，下载项目。

当 PC 侧设置 NTP 服务器之后，同步功能即开始。

如图 2 所示设置 PLC 时区：

进入"设备视图"，选中 CPU，在 CPU 属性 →时间下，在中国国内通常设置时区为 UTC +08:00。

有些国家可能会采用夏令时，如果需要使用夏令时，正确设置时区之后，勾选“启用夏令时”，PLC 会根据 NTP 服务器时钟所在的时区，自动计算 PLC 的本地时间。

注意：如果希望 PC 和 CPU 同步后时间相同，请确保 PC 侧的时区和 CPU 的时区相同。

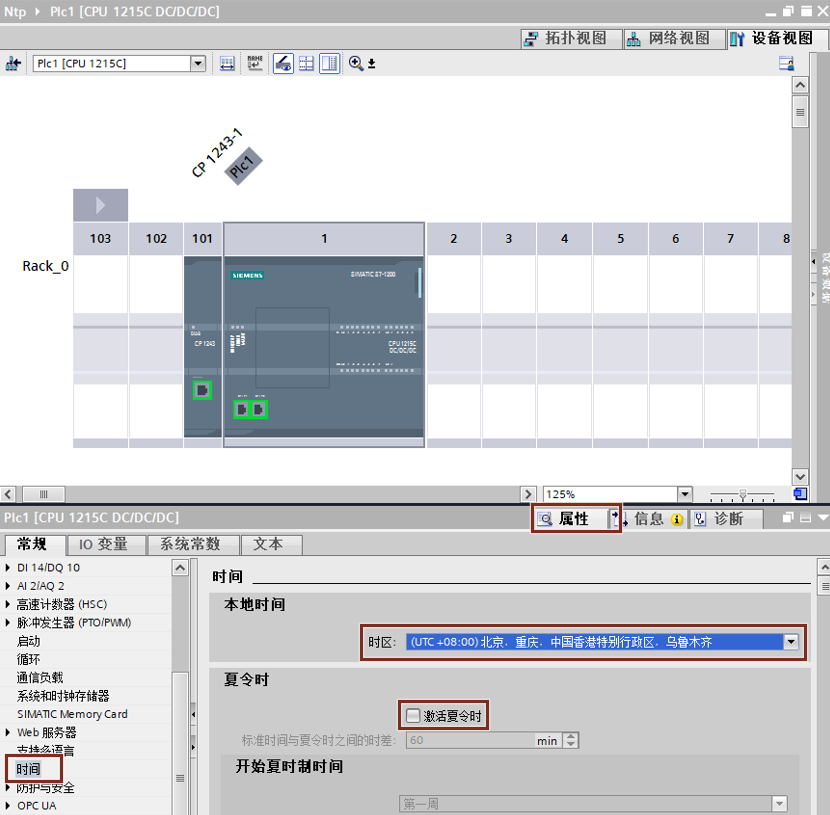

图 2. 时区设置

设置 PC 为 NTP 服务器概述

警告：
更改注册表可能会导致异常问题以至要求重新安装系统。我们不能保证能够解决由于更改注册表而出现的问题。更改注册表的风险完全由用户自行承担。

本文档主要介绍如何将以下 Windows 操作系统的计算机设置为 NTP 服务器：

• Windows 7 (32-bit and 64-bit)

• Windows 10 (32-bit and 64-bit)

• Windows Server 2008 R2 (64-bit)

• Windows Server 2012 R2 (64-bit)

• Windows Server 2016 (64-bit)

组态本地计算机为 NTP 服务器

1. 禁用 "Windows Time" 服务

通过开始 > 控制面板 > 系统与安全 > 管理员工具 ，打开“管理工具”文件夹，如图 1 所示。

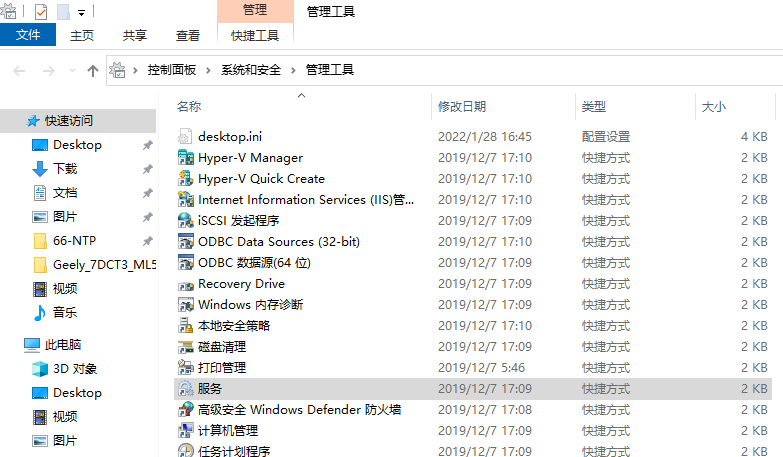

图 1. 管理工具

双击“服务”快捷方式，打开 Windows 服务界面，并禁用"Windows Time"服务，如图 2 所示。

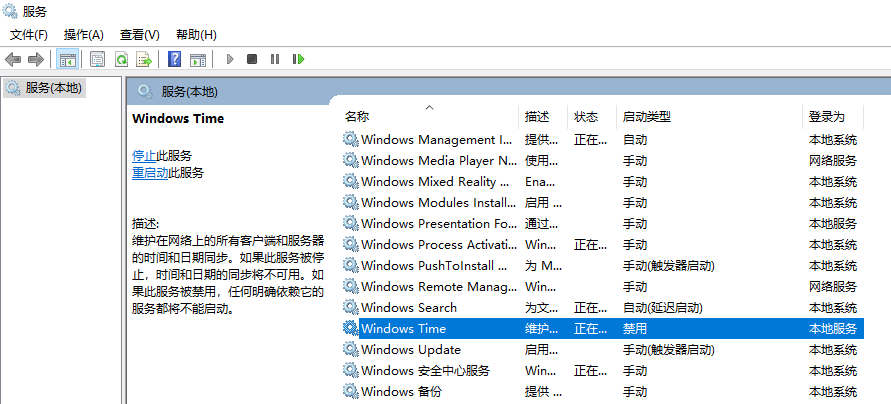

图 2. 禁用 "Windows Time" 服务

2. 通过以下方式打开注册表： "Start -> Regedit"

3. 查找以下代码："HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\services\W32Time\TimeProviders\NtpServer"

4. 设置 "Enabled" 的值为 1，如图 3 所示。

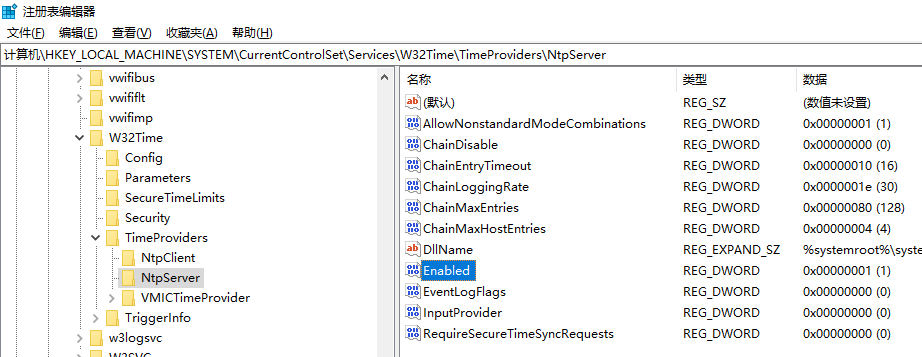

图 3. 设置 "Enabled"

5. 查找以下代码："HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\services\W32Time\Config"

6. 设置 "AnnounceFlags" 的值为 5，如图 4 所示。

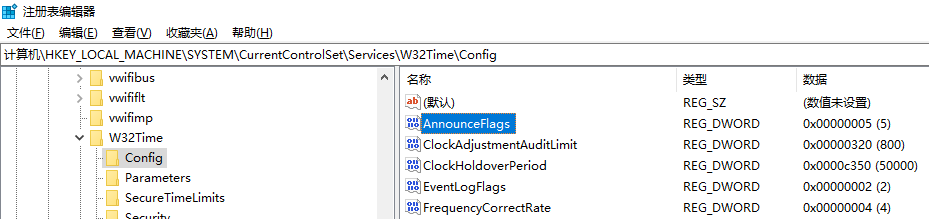

图 4. 设置 "AnnounceFlags"

7. 重新启动 "Windows Time" 服务并设置启动方式为"自动"

8. 检查防火墙是否开启，如果开启请增加允许 NTP 服务的规则（NTP 使用 UDP 协议 端口号 123），或者关闭防火墙，并请重新启动计算机。
